Estación topográfica para poste de madera de 2 m y 30 mm

Descarga las piezas STL y consulta la guía para montar un poste topográfico de madera de 2 metros y 30 mm de diámetro con soporte GNSS.

Material necesario (poste de 2 m x 30 mm)

  • Poste de madera de 2 m y 30 mm de diámetro.
  • Piezas impresas en 3D (descargas más abajo).
  • Receptor GNSS: UM980 con su carcasa, o configuración equivalente.
  • Antena GNSS y cableado adecuado para tu receptor.
  • Móvil Android con USB OTG para usar movilTopo.
  • Tornillería o abrazaderas adaptadas al diámetro real del poste.

Configuración mínima recomendada: macho.stl + hembra.stl + apriete.stl + nivel.stl + antena.stl. Para UM980 añade su carcasa y su apriete específico.

Montaje rápido

  1. Imprime las piezas base y comprueba su ajuste en el poste de madera de 2 m y 30 mm.
  2. Monta la unión del poste con las piezas macho y hembra.
  3. Fija el conjunto con apriete y añade el nivel.
  4. Monta el soporte de antena y el receptor GNSS (UM980, si corresponde).
  5. Verifica la verticalidad, la rigidez y el paso de los cables antes de trabajar en campo.

Abrir movilTopo en Google Play

Descarga de archivos STL

antena.stlDescargar
apriete.stlDescargar
apriete_hembra.stlDescargar
apriete_telefono.stlDescargar
apriete_um980.stlDescargar
hembra.stlDescargar
macho.stlDescargar
nivel.stlDescargar
um980-case-d.stlDescargar
um980-case-u.stlDescargar

Fotos de referencia

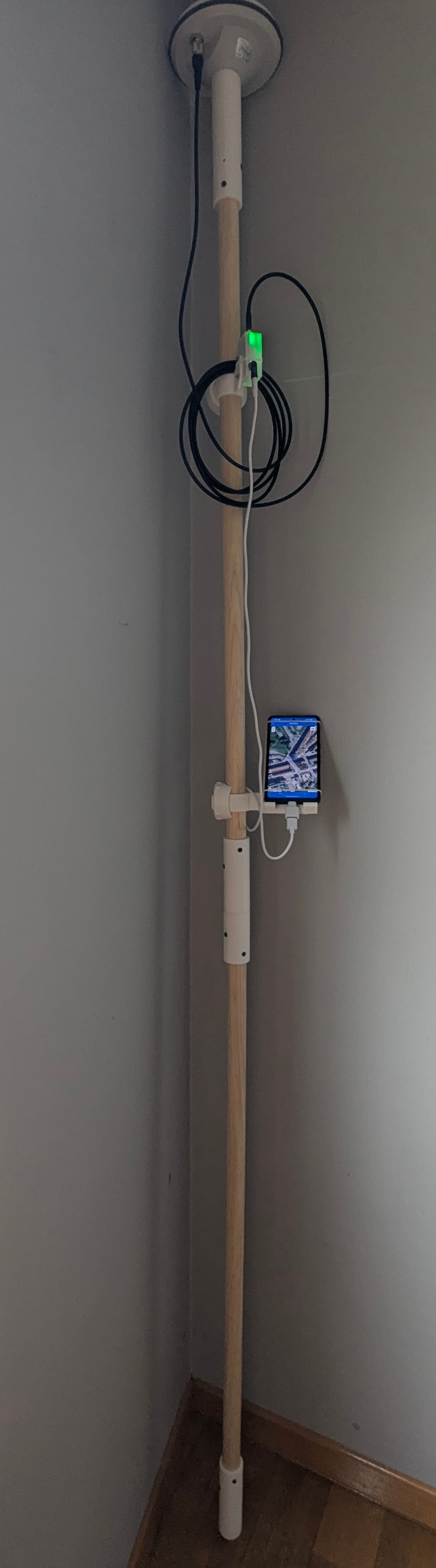

Montaje real: Vista de las piezas STL y del montaje GNSS
Montaje real

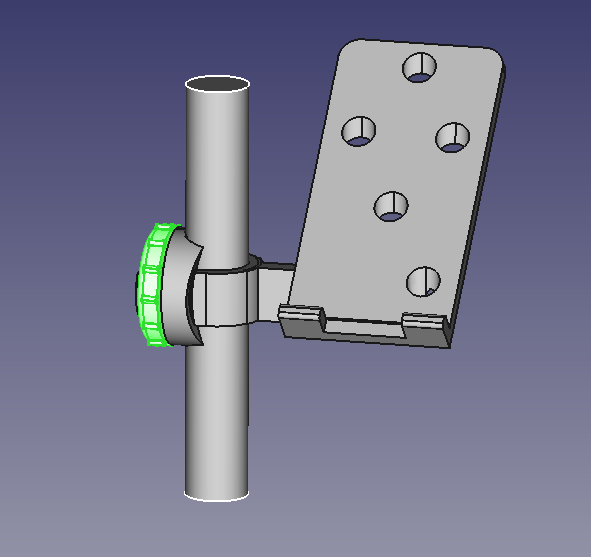

Vista 1: Vista de las piezas STL y del montaje GNSS
Vista 1

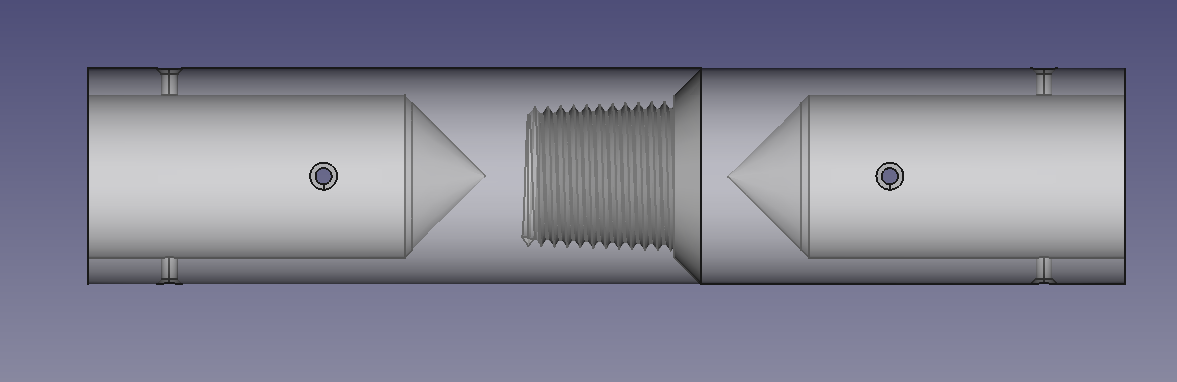

Vista 2: Vista de las piezas STL y del montaje GNSS
Vista 2

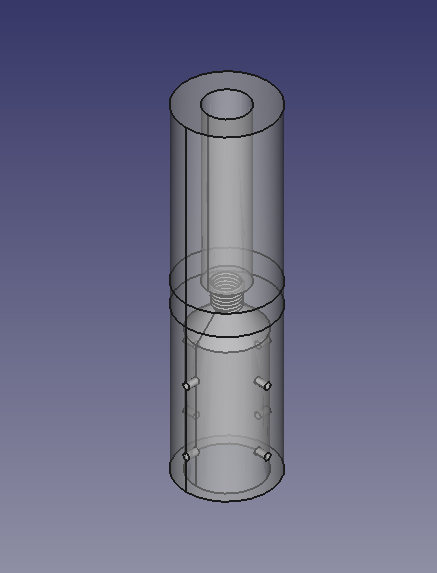

Vista 3: Vista de las piezas STL y del montaje GNSS
Vista 3

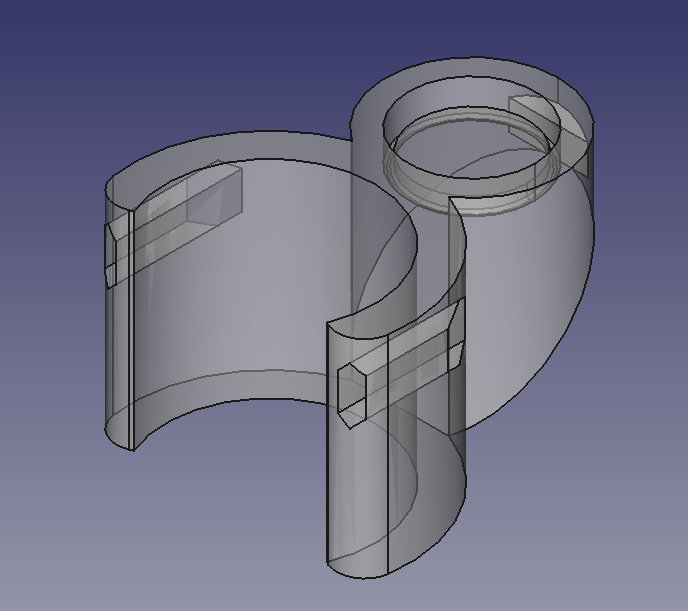

Vista 4: Vista de las piezas STL y del montaje GNSS
Vista 4

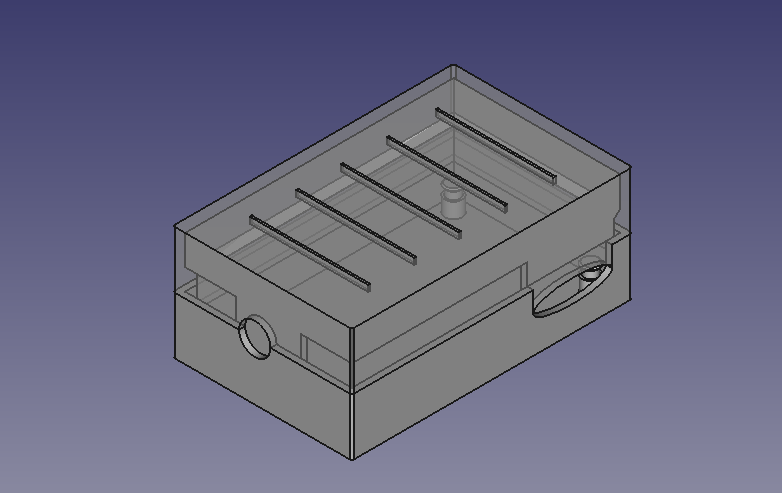

Vista 5: Vista de las piezas STL y del montaje GNSS
